Компьютерная диагностика автоматических трансмиссий: полное руководство для начинающих

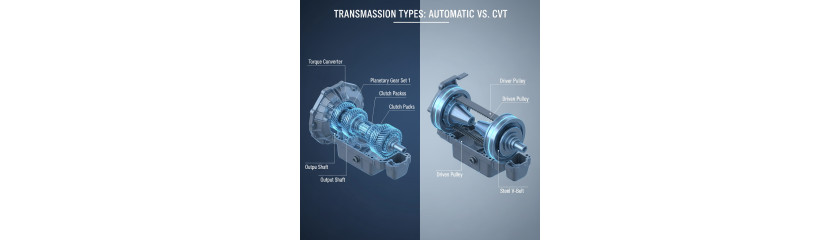

Современные автомобили напичканы электроникой, и автоматическая коробка передач — не исключение. Будь то классический «автомат» (АКПП), бесступенчатый вариатор (CVT) или роботизированная коробка (РКПП), всеми процессами управляет электронный блок (ЭБУ). Когда в работе трансмиссии появляются сбои, первый и самый правильный шаг — это компьютерная диагностика. Это руководство поможет вам понять, как самостоятельно провести базовую проверку, считать ошибки и проанализировать ключевые данные, не прибегая сразу к услугам дорогостоящих сервисов.
Когда вашей трансмиссии срочно нужна диагностика? Основные симптомы
Не стоит игнорировать тревожные «звоночки» от вашего автомобиля. Если вы заметили хотя бы один из следующих симптомов, пора подключать сканер. Своевременная диагностика акпп или вариатора может предотвратить серьезную поломку и дорогостоящий ремонт.
- Рывки, толчки и удары: Ощущаются при переключении передач вверх или вниз, а также при включении режимов D (Drive) или R (Reverse).
- Пробуксовки: Двигатель набирает обороты, а скорость не увеличивается или увеличивается с большой задержкой. Ощущение, будто сцепление «ведет».
- Задержки при переключении: Коробка «думает» дольше обычного перед сменой передачи.
- Посторонние шумы: Гул, вой или скрежет, интенсивность которого меняется в зависимости от режима движения.
- Аварийный режим: Трансмиссия блокируется на одной передаче (чаще всего на 3-й), а на приборной панели загорается соответствующий индикатор (AT, шестеренка и т.д.).
- Индикаторы на приборной панели: Горит «Check Engine» или специализированный значок неисправности трансмиссии.
Что потребуется для самостоятельной диагностики?
Для проведения компьютерной диагностики вам не понадобится гараж, полный инструментов. Достаточно базового набора:
- Диагностический разъем OBD-II: Стандартный 16-пиновый порт, который есть в каждом автомобиле, выпущенном после 1996 года. Обычно он расположен под рулевой колонкой.
- Диагностический сканер: Это «ключ» к мозгам вашего автомобиля. Варианты бывают разные: от простого Bluetooth/Wi-Fi адаптера типа ELM327 до более продвинутых мультимарочных сканеров. Важно понимать, что дешевые адаптеры могут не поддерживать чтение данных из блока управления трансмиссией. Для полноценной диагностики вариатора или робота часто требуются сканеры посерьезнее.
- Смартфон, планшет или ноутбук: С установленным программным обеспечением для работы со сканером (например, Torque, Car Scanner, Carly или специализированные программы от производителя сканера).
Пошаговый процесс компьютерной диагностики
Процесс несложный, главное — соблюдать последовательность и внимательность.
Шаг 1: Подключение
Найдите порт OBD-II, вставьте в него сканер. Включите зажигание (заводить двигатель не обязательно, но для анализа данных в реальном времени — нужно). Установите соединение между сканером и вашим устройством (по Bluetooth, Wi-Fi или проводу).

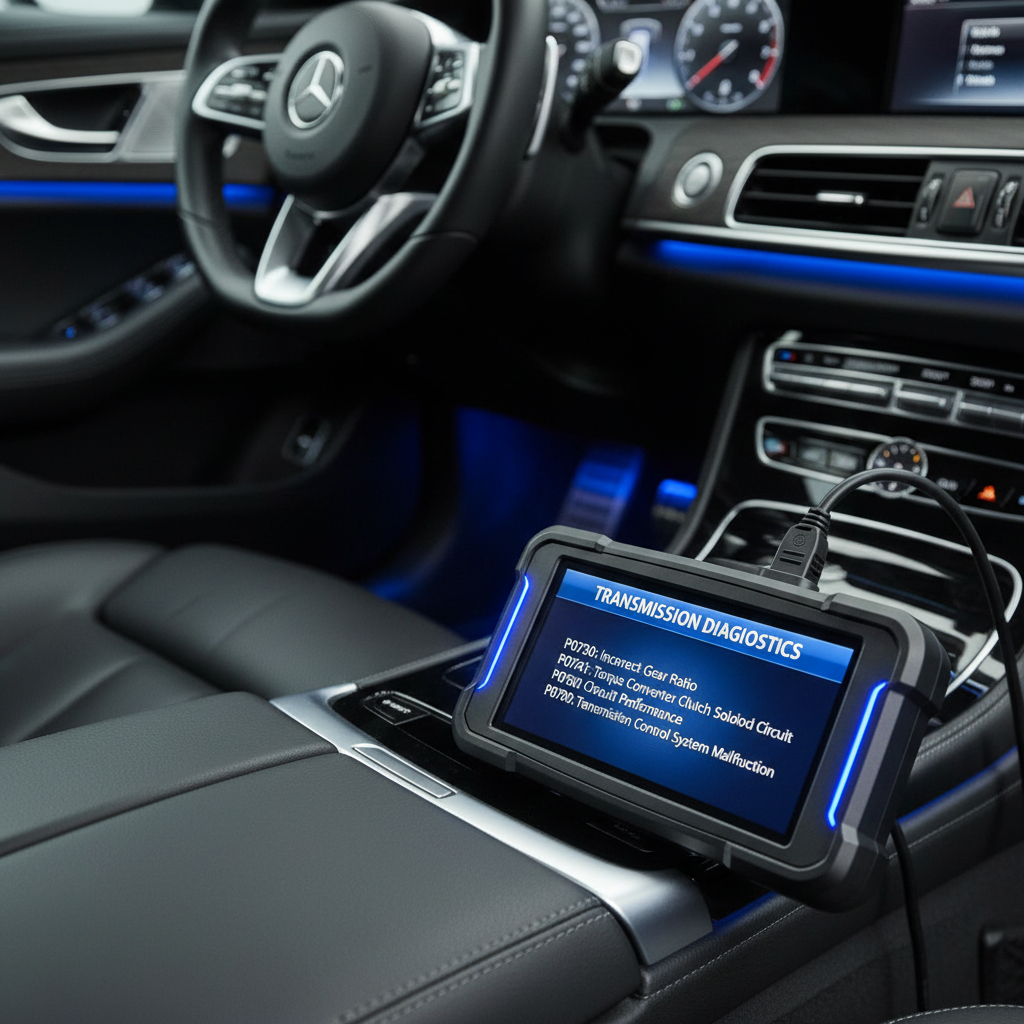

Шаг 2: Считывание кодов ошибок
Запустите программу и выберите раздел «Чтение ошибок» или «Diagnostics Trouble Codes (DTC)». Программа опросит все электронные блоки, включая блок управления трансмиссией (TCM). Ошибки, связанные с коробкой передач, обычно имеют префикс P07xx, P08xx, P09xx, а также специфичные для производителя коды, начинающиеся с P17xx и выше.
Важно: Не спешите стирать ошибки акпп! Сначала запишите или сделайте скриншот кода и его расшифровки. Этот код — отправная точка для дальнейшего поиска неисправности. Например, ошибка P0730 (Incorrect Gear Ratio) говорит не о поломке конкретной шестерни, а о том, что ЭБУ зафиксировал несоответствие между скоростью вращения входного и выходного валов. Причиной может быть и низкий уровень масла, и износ фрикционов, и неисправность соленоида.

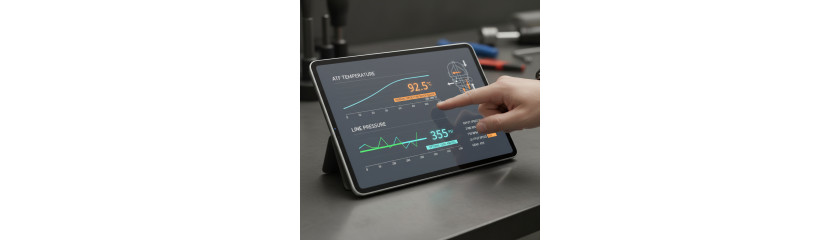

Шаг 3: Анализ данных в реальном времени (Live Data)
Это самый интересный и информативный этап. Здесь вы можете наблюдать за работой трансмиссии в динамике. Вот ключевые параметры, на которые стоит обратить внимание:
- Температура рабочей жидкости (ATF Temperature): Критически важный параметр. Для большинства АКПП и вариаторов рабочая температура составляет 80-95°C. Постоянный перегрев (выше 110-120°C) губителен для фрикционов, гидроблока и самого масла. Если температура быстро растет в спокойном режиме, это может указывать на забитый радиатор охлаждения или проблемы с гидротрансформатором.
- Давление в основной магистрали (Line Pressure): Показывает давление, создаваемое масляным насосом. Этот параметр должен меняться в зависимости от нагрузки на двигатель и выбранной передачи. Сравнение фактического и заданного (желаемого) давления помогает выявить проблемы с насосом, регулятором давления или утечки в системе.
- Положение селектора передач: Убедитесь, что блок управления правильно видит положение рычага (P, R, N, D).
- Скорость вращения входного и выходного валов: Сравнение этих скоростей позволяет ЭБУ контролировать передаточное число и фиксировать пробуксовки.
Специфика диагностики разных типов коробок
Хотя общий принцип похож, диагностика робота будет отличаться от проверки классического автомата. В таблице ниже приведены ключевые отличия.
| Тип трансмиссии | Ключевые параметры для анализа | Частые ошибки и на что указывают |
|---|---|---|
| Классическая АКПП | Давление в магистрали, температура ATF, статус блокировки гидротрансформатора, работа соленоидов. | Ошибки по соленоидам (электромагнитным клапанам), пробуксовка муфт (несоответствие передаточного числа), ошибки по датчикам скорости. |
| Вариатор (CVT) | Давление в первичном и вторичном контурах (давление на конусы), положение шагового мотора, счетчик старения масла. Комплексная диагностика cvt часто требует более продвинутого сканера. | Ошибки по давлению, неисправность шагового мотора (step motor), проскальзывание ремня, перегрев. |
| Роботизированная КПП (РКПП) | Положение вилок выбора передач, положение сцепления, давление в гидроприводе (если есть), точка схватывания сцепления (kiss point). | Ошибки по актуаторам (исполнительным механизмам) сцепления и передач, ошибки адаптации, перегрев сцепления. |
Что делать после получения результатов?
Компьютерная диагностика — это не панацея, а инструмент для постановки «предварительного диагноза». Код ошибки указывает на неисправную цепь или симптом, но не всегда на конкретную деталь.
Получив код, не спешите заказывать запчасти. Ваш следующий шаг — углубленная проверка. Например, ошибка по соленоиду может быть вызвана не только его поломкой, но и плохим контактом в разъеме, обрывом проводки или даже сбоем в ЭБУ. Всегда начинайте с простого: проверьте уровень и состояние трансмиссионной жидкости.
Если вы не уверены в своих силах или базовая диагностика не дала ясного ответа, лучше обратиться к специалистам. Для глубокого анализа и проведения адаптаций может потребоваться специализированное оборудование, например, дилерские сканеры, о которых можно прочитать в статье про диагностику с помощью Techstream.
Часто задаваемые вопросы (FAQ)
Можно ли просто стереть ошибку, и проблема исчезнет?
Стереть ошибку можно, но это не устранит ее причину. Если неисправность физическая (износ деталей, обрыв провода), ошибка появится снова через некоторое время. Стирание кодов имеет смысл после проведения ремонта, чтобы убедиться, что проблема решена.
Мой дешевый сканер ELM327 не видит ошибок АКПП, хотя она работает неправильно. Почему?
Многие базовые сканеры и программы умеют работать только с блоком управления двигателем. Для доступа к блоку трансмиссии (TCM) и другим системам часто требуется более продвинутый сканер или специализированное ПО, которое поддерживает расширенные протоколы вашего автопроизводителя.
Ошибка указывает на неисправность соленоида давления. Нужно ли его сразу менять?
Не обязательно. Сначала стоит проверить проводку и разъем, идущие к этому соленоиду, на предмет окисления или повреждений. Также причиной может быть грязное масло и забитые каналы в гидроблоке. Замена соленоида — это следующий шаг, если проверка электрической цепи и гидравлики не дала результатов.
В чем основное отличие диагностики АКПП от диагностики вариатора?
Основное отличие в контролируемых параметрах. В классической АКПП мы следим за давлением в пакетах фрикционов (опосредованно, через соленоиды) и блокировкой гидротрансформатора. В случае диагностики вариатора ключевыми параметрами становятся давление жидкости на ведущий и ведомый конусы, которое и изменяет передаточное число, а также работа шагового двигателя, управляющего этим процессом.
Надеемся, это руководство поможет вам сделать первый шаг в мир самостоятельной диагностики и лучше понимать свой автомобиль. Помните, что аккуратный и методичный подход — залог успеха!
