Компьютерная диагностика двигателя (ДВС): Ваш первый шаг к решению проблем

Привет, автолюбитель! Загорелась лампочка «Check Engine» на приборной панели, и вы не знаете, что делать? Не паникуйте! В большинстве случаев это не означает немедленную поломку, а лишь сигнал о том, что электронная система управления двигателем (ЭСУД) обнаружила какую-то аномалию. Современные автомобили — это сложные компьютеры на колесах, и часто решение проблемы начинается не с гаечного ключа, а с диагностического сканера. Эта статья поможет вам разобраться в основах компьютерной диагностики двигателя внутреннего сгорания (ДВС) и научит читать «мысли» вашего автомобиля.

Мы сфокусируемся именно на компьютерной диагностике двигателя, используя доступные инструменты, такие как OBD-II сканеры (например, ELM327). Вы узнаете, какие параметры анализировать, как расшифровывать коды ошибок (P-коды) и как самостоятельно выявить многие проблемы, не прибегая сразу к услугам автосервиса. Помните, своевременная диагностика двигателя может сэкономить вам не только нервы, но и значительные средства!

Что означает «Check Engine» и почему это важно?

Лампочка «Check Engine» (или Malfunction Indicator Lamp, MIL) — это основной индикатор проблем с двигателем. Она загорается, когда ЭСУД обнаруживает неисправность, которая может повлиять на работу двигателя, его экологические показатели или безопасность. Это может быть что угодно: от неплотно закрытой крышки бензобака до серьезных проблем с датчиками или системой зажигания. Игнорировать этот сигнал нельзя, так как это может привести к усугублению проблемы и дорогостоящему ремонту.

Инструменты для компьютерной диагностики ДВС

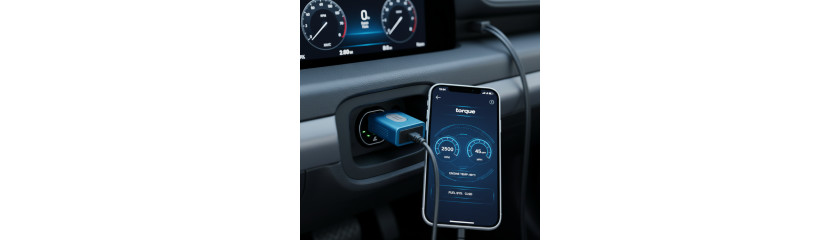

Для самостоятельной диагностики двс вам понадобится OBD-II сканер. Это небольшое устройство, которое подключается к диагностическому разъему вашего автомобиля (обычно находится под рулевой колонкой или в районе центральной консоли). Существуют различные типы сканеров: от простых Bluetooth-адаптеров (например, ELM327, работающих со смартфоном) до профессиональных дилерских сканеров. Для большинства автолюбителей вполне достаточно бюджетного ELM327 в паре с подходящим мобильным приложением (Torque, Car Scanner и т.д.).

Как подключить сканер:

• Найдите OBD-II разъем в вашем автомобиле.
• Подключите сканер к разъему.
• Включите зажигание (двигатель запускать необязательно, но желательно).
• Подключитесь к сканеру через Bluetooth (если это беспроводной адаптер) или USB (если проводной) с помощью вашего смартфона или ноутбука.
• Запустите диагностическое приложение и установите соединение с ЭБУ автомобиля.

Основные параметры двигателя, которые нужно анализировать при диагностике

После подключения сканера вы получите доступ к множеству данных. Но какие из них наиболее важны, когда горит «Check Engine»? Давайте разберем ключевые параметры.

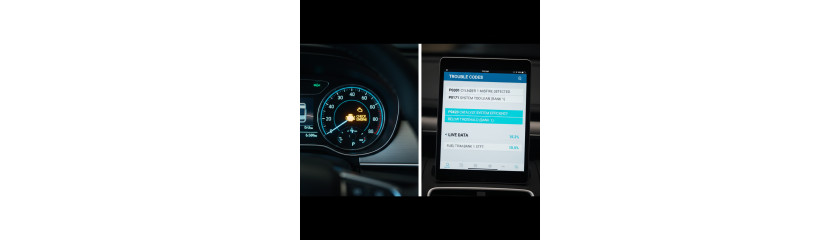

1. Коды ошибок (DTC – Diagnostic Trouble Codes)

Это первое, что нужно проверить. Сканер покажет вам P-коды (Powertrain codes), которые указывают на конкретную неисправность. Коды начинаются с буквы P и состоят из четырех цифр. Например, P0301 означает пропуск зажигания в первом цилиндре.

• P0171 / P0174 (System Too Lean Bank 1 / Bank 2): Слишком бедная смесь. Часто указывает на подсос воздуха, неисправность датчика массового расхода воздуха (ДМРВ) или низкое давление топлива.
• P0172 / P0175 (System Too Rich Bank 1 / Bank 2): Слишком богатая смесь. Может быть вызвана неисправностью форсунок, регулятора давления топлива, датчика кислорода или ДМРВ.
• P0300 (Random/Multiple Cylinder Misfire Detected): Обнаружены случайные пропуски зажигания.
• P0301-P0308 (Cylinder X Misfire Detected): Пропуск зажигания в конкретном цилиндре (X). Это один из самых распространенных кодов при проблемах с ДВС.
• P0420 / P0430 (Catalyst System Efficiency Below Threshold Bank 1 / Bank 2): Эффективность катализатора ниже пороговой. Часто означает, что катализатор не справляется со своей работой или есть проблемы с датчиками кислорода.
• P0130-P0167: Ошибки, связанные с датчиками кислорода (лямбда-зондами).
• P0101-P0104: Ошибки, связанные с датчиком массового расхода воздуха (ДМРВ) или датчиком абсолютного давления (ДАД).

Запишите или сделайте скриншот всех кодов, прежде чем их стирать. Стирание кодов может погасить «Check Engine», но если проблема не устранена, он загорится снова.

2. Топливные коррекции (Fuel Trims)

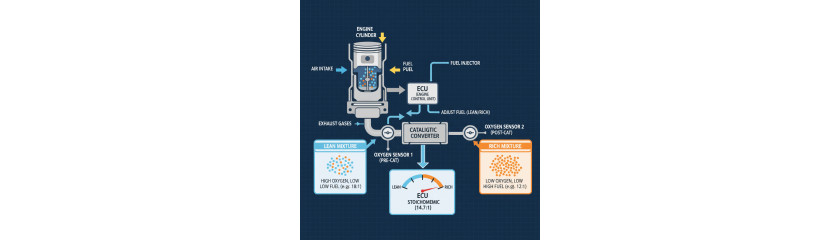

Топливные коррекции — это один из важнейших параметров для понимания того, как ЭБУ регулирует подачу топлива. Они показывают, насколько ЭБУ приходится корректировать количество впрыскиваемого топлива для достижения идеального соотношения воздух/топливо (стехиометрии).

• STFT (Short Term Fuel Trim) – Краткосрочная топливная коррекция: Мгновенная реакция ЭБУ на показания датчиков кислорода. Она постоянно меняется в небольших пределах.
• LTFT (Long Term Fuel Trim) – Долгосрочная топливная коррекция: Общая тенденция коррекции, которую ЭБУ запоминает. Она показывает, насколько система адаптировалась к долгосрочным изменениям (например, из-за износа форсунок или небольшого подсоса воздуха).

Идеальные значения: Оба параметра должны быть близки к 0%. Допустимы отклонения до ±5-7% при небольших нагрузках. При больших отклонениях (например, +15% и выше или -15% и ниже) это указывает на проблему:

• Положительные значения (+): ЭБУ добавляет топливо. Это может указывать на бедную смесь – подсос воздуха, низкое давление топлива, забитые форсунки, неисправность ДМРВ.
• Отрицательные значения (-): ЭБУ уменьшает топливо. Это указывает на богатую смесь – утечка топлива, неисправность регулятора давления топлива, неисправность ДМРВ, забитый воздушный фильтр.

3. Пропуски зажигания (Misfires)

Если у вас коды P0300-P030X, то пропуски зажигания — это ваш главный подозреваемый. Сканер может показать количество пропусков по каждому цилиндру. Это критически важный параметр для диагностики двигателя.

Что искать:

• Счетчики пропусков по каждому цилиндру: Если один цилиндр показывает значительно больше пропусков, чем другие, проблема локализована в нем.
• Условия, при которых возникают пропуски: На холостом ходу, при нагрузке, на определенных оборотах.

Распространенные причины пропусков зажигания:

• Неисправные свечи зажигания (износ, неправильный зазор).
• Вышедшие из строя катушки зажигания или высоковольтные провода.
• Загрязненные или неисправные топливные форсунки.
• Низкая компрессия в цилиндре (хотя это уже механическая проблема, компьютерная диагностика может на нее указать косвенно).
• Подсос воздуха впускного коллектора.

4. Данные датчиков

ЭБУ постоянно считывает показания различных датчиков. Анализ их работы может многое рассказать о состоянии двигателя.

• Датчики кислорода (лямбда-зонды): Отслеживают содержание кислорода в выхлопных газах. Их показания напрямую влияют на топливные коррекции.
• Датчик массового расхода воздуха (ДМРВ / MAF): Измеряет количество воздуха, поступающего в двигатель. Неправильные показания могут привести к некорректной подаче топлива.
• Датчик абсолютного давления (ДАД / MAP): Измеряет давление во впускном коллекторе. Альтернатива ДМРВ или дополнение к нему.
• Датчик температуры охлаждающей жидкости (ДТОЖ): Влияет на стратегию запуска двигателя, обогащение смеси. Неисправный ДТОЖ может вызывать проблемы с запуском и повышенный расход топлива.
• Датчик положения дроссельной заслонки (ДПДЗ): Отслеживает угол открытия дроссельной заслонки, влияя на подачу топлива и воздуха.

Что анализировать: Проверьте показания каждого датчика в реальном времени. Сравните их с нормальными значениями для вашего автомобиля (можно найти в интернете или специализированных мануалах). Например, датчики кислорода до катализатора должны «качественно» менять свои показания от 0.1В до 0.9В, а после катализатора — быть более стабильными, ближе к 0.7-0.8В.

Пошаговое руководство по компьютерной диагностике

1. Подключите сканер: Убедитесь, что он надежно подключен и синхронизирован с вашим устройством.
2. Считайте коды ошибок: Запишите их и не спешите стирать. Поищите в интернете описание этих кодов для вашей модели автомобиля.
3. Проанализируйте стоп-кадр (Freeze Frame Data): Это данные о работе двигателя в момент возникновения неисправности и записи кода ошибки. Они помогут понять условия, при которых произошла поломка (обороты, температура, нагрузка).
4. Изучите топливные коррекции (STFT/LTFT): Оцените их значения на холостом ходу и при разных нагрузках.
5. Проверьте счетчики пропусков зажигания: Если есть коды P030X, посмотрите, в каких цилиндрах и когда происходят пропуски.
6. Мониторинг датчиков в реальном времени: Следите за показаниями ДМРВ/ДАД, датчиков кислорода, ДТОЖ. Сравните их с эталонными значениями.
7. Логическая связь: Попробуйте связать полученные данные. Например, высокие положительные топливные коррекции + код P0171 + высокие показания ДМРВ при неисправности — это может указывать на подсос воздуха.
8. Сбросьте ошибки: Только после того, как вы собрали всю информацию. Прокатитесь на автомобиле и посмотрите, загорится ли «Check Engine» снова. Если да, то проблема не устранена.

Частые проблемы ДВС, выявляемые компьютерной диагностикой

Помните, что компьютерная диагностика двс — это лишь первый шаг. Она указывает направление поиска. Дальнейшие действия могут потребовать визуального осмотра, проверки проводки, измерения давления топлива или даже проверки форсунок. Однако, имея на руках коды ошибок и данные в реальном времени, вы уже сможете значительно сузить круг поиска и даже понять, когда стоит обратиться к специалисту. Например, если вы видите высокий расход масла или топлива, и при этом сканер показывает бедную или богатую смесь, это может быть связано с проблемами, о которых мы говорили. Для более глубокого понимания симптомов, связанных с расходом, вы можете ознакомиться с материалом по диагностике расхода масла и топлива.

FAQ: Часто задаваемые вопросы по диагностике ДВС

Заключение

Компьютерная диагностика двигателя — это мощный инструмент в руках каждого автовладельца. Она позволяет не только выявить проблему, но и понять ее суть, что значительно упрощает дальнейший ремонт или обращение в сервис. Не бойтесь осваивать эти навыки – это инвестиция в ваше спокойствие и долговечность вашего автомобиля. Удачи на дорогах!
