Введение в мир гибридной диагностики

Гибридные автомобили — это не просто машины с двумя моторами. Это сложная экосистема, где двигатель внутреннего сгорания (ДВС) и электромотор работают в тандеме под управлением целого ряда компьютеров. И когда на приборной панели загорается тревожный значок, обычный подход к диагностике может оказаться бессильным. Именно здесь на сцену выходит специализированная диагностика гибридной системы, которая требует особого оборудования и знаний.

В этом руководстве мы сосредоточимся на трех китах диагностики гибридов: блоке управления гибридной установкой, высоковольтной батарее (ВВБ) и инверторе. Мы не будем касаться стандартной диагностики ДВС, которая одинакова для всех авто, а углубимся в уникальные аспекты именно гибридных технологий.

Почему гибриду нужен особый подход?

Основное отличие гибрида — наличие высоковольтной силовой установки. Напряжение в ней может достигать сотен вольт, что делает любые манипуляции потенциально опасными без должной подготовки. Кроме того, стандартные сканеры ошибок OBD-II, которые отлично справляются с чтением ошибок по двигателю, часто не видят специфические коды, связанные с гибридной частью.

Блок управления гибридной системой (Hybrid Control Module) оперирует собственным набором данных и кодов ошибок (DTC), которые касаются:

• Состояния высоковольтной батареи (ВВБ);
• Работы инвертора-конвертера;
• Системы охлаждения ВВБ и инвертора;
• Взаимодействия между ДВС и электромотором.

Игнорирование этих данных равносильно попытке лечить болезнь, не зная диагноза.

Необходимое оборудование: без чего не обойтись?

Забудьте про дешевые адаптеры ELM327. Для полноценной диагностики гибридной системы вам понадобится сканер, способный «общаться» с блоком управления гибридом. Такие устройства могут считывать расширенные данные в реальном времени (Live Data), проводить активные тесты и показывать специфические коды ошибок.

Хорошим примером такого оборудования является дилерское или околодилерское ПО. Например, для автомобилей Toyota и Lexus часто используется программный комплекс Toyota Techstream, который предоставляет исчерпывающую информацию о состоянии всех компонентов гибридной установки. Аналогичные решения существуют и для других марок (Honda HDS, Ford FORScan с расширенной лицензией и т.д.).

Универсальные сканеры vs. Специализированное ПО

Чтобы понять разницу, давайте сравним возможности простого OBD-II сканера и специализированного инструмента.

Пошаговое руководство по компьютерной диагностике

Итак, у вас есть подходящий сканер. Давайте пройдемся по основным этапам диагностики гибридной системы.

Шаг 1: Чтение кодов ошибок (DTC)

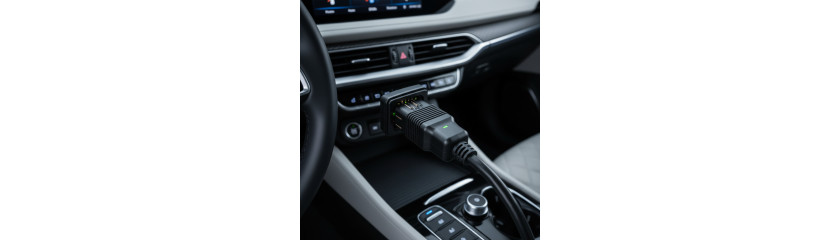

Первый и самый очевидный шаг. Подключите сканер к диагностическому разъему OBD-II и запустите сканирование всех систем автомобиля. В отличие от стандартных ошибок 'P0xxx', вас должны интересовать в первую очередь коды, начинающиеся с 'P0A', 'P0B', 'P0C', 'P1A', 'P3'. Именно они указывают на неисправности в высоковольтной цепи, батарее, инверторе или системе управления.

Например, знаменитая ошибка P0A80 на Toyota Prius означает «Replace Hybrid Battery Pack» (Замените блок гибридной батареи). Но не спешите бежать за новой ВВБ! Эта ошибка часто указывает на разбалансировку ячеек, и детальная диагностика может выявить лишь несколько вышедших из строя элементов, которые можно заменить.

Шаг 2: Проверка состояния высоковольтной батареи (ВВБ)

Это сердце вашего гибрида. В меню сканера найдите раздел, посвященный гибридной системе или ВВБ (может называться Hybrid Control, Battery Control и т.п.). Здесь нас интересуют следующие параметры (Live Data):

• Напряжение на блоках ячеек (Battery Block Voltage): ВВБ состоит из множества ячеек, объединенных в блоки. В идеале напряжение на всех блоках должно быть примерно одинаковым. Разница более чем в 0.2-0.3 Вольта между самым высоким и самым низким значением уже говорит о разбалансировке и возможной деградации одного из блоков.
• Состояние заряда (State of Charge, SoC): Показывает текущий уровень заряда ВВБ в процентах. В норме он должен колебаться в диапазоне 40-80%. Если SoC резко падает или поднимается, это признак проблем.
• Внутреннее сопротивление (Internal Resistance): Чем выше сопротивление, тем хуже состояние ячейки/блока. Сканер показывает этот параметр для каждого блока. Большой разброс значений — плохой знак.
• Температура ВВБ (Battery Temperature): У батареи есть несколько датчиков температуры. Перегрев губителен для ВВБ. Если температура одного из датчиков сильно отличается от других, это может указывать на локальный перегрев или неисправность системы охлаждения батареи.

Шаг 3: Диагностика инвертора/конвертера

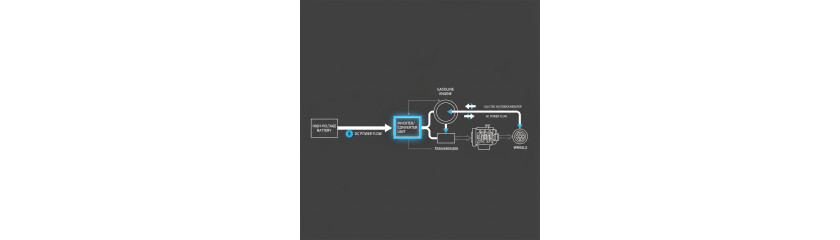

Инвертор — это мозг и мускулы силовой установки. Он преобразует постоянный ток от ВВБ в переменный для электромотора и наоборот при рекуперации. Он также содержит DC/DC-конвертер, который понижает высокое напряжение для питания бортовой 12-вольтовой сети.

При диагностике инвертора в данных сканера ищите:

• Температуру инвертора (Inverter Temperature): Инвертор имеет собственную систему жидкостного охлаждения. Ее неисправность (например, отказ помпы) приводит к быстрому перегреву и аварийному отключению гибридной системы. Сканер позволяет отследить температуру и даже принудительно включить помпу для проверки.
• Напряжения (MG1/MG2 Voltage): Сканер может показывать напряжения, которые инвертор подает на мотор-генераторы. Отклонения от нормы могут указывать на проблемы с силовой частью инвертора.

Часто задаваемые вопросы (FAQ)

Заключение

Компьютерная диагностика гибридного автомобиля — задача более сложная, чем у традиционных машин, но вполне выполнимая при наличии правильного инструмента. Понимание ключевых параметров ВВБ и инвертора, а также умение правильно интерпретировать специфические коды ошибок, позволит вам не только точно определить неисправность, но и существенно сэкономить на посещении сервиса. Главное — подходить к процессу вдумчиво и использовать специализированное оборудование.
