Компьютерная диагностика рулевого управления: от кодов ошибок до калибровки датчика

Приветствуем, уважаемые автовладельцы! Рулевое управление в современном автомобиле — это уже давно не просто руль и тяги. На смену классическому гидроусилителю (ГУР) пришел его «умный» младший брат — электроусилитель руля (EPS или ЭУР). Эта система не только делает вождение комфортнее и экономит топливо, но и тесно интегрирована с другими электронными помощниками вашего авто. Однако усложнение конструкции означает, что при возникновении проблем простой механической проверки уже недостаточно. Сегодня мы погрузимся в мир компьютерной диагностики рулевого управления и научимся понимать язык, на котором ваш автомобиль сообщает о неисправностях.

Что такое система EPS и как она работает?

Электрический усилитель руля (Electric Power Steering) — это сложный узел, который помогает водителю поворачивать руль, прилагая минимальные усилия. В отличие от ГУРа, который постоянно использует мощность двигателя для работы насоса, EPS включается только тогда, когда это необходимо. Это повышает топливную эффективность и позволяет реализовать такие функции, как помощь при парковке или удержание в полосе.

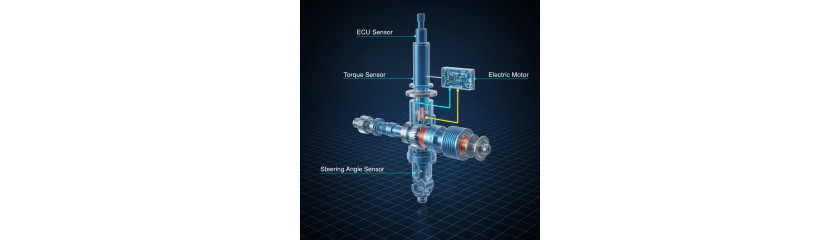

Основные компоненты системы EPS:

• Электронный блок управления (ЭБУ): Мозг всей системы. Он получает данные от датчиков, анализирует их и отдает команду электродвигателю.
• Электродвигатель: Исполнительный механизм. Он создает дополнительное усилие на рулевом валу или рейке, помогая водителю.
• Датчик крутящего момента (Torque Sensor): Этот датчик установлен на рулевом валу и измеряет, с какой силой и в какую сторону водитель поворачивает руль. Эта информация является ключевой для ЭБУ.
• Датчик угла поворота руля (SAS - Steering Angle Sensor): Определяет, на какой угол и с какой скоростью повернут руль. Эти данные используются не только системой EPS, но и системами курсовой устойчивости (ESP) и антиблокировочной системой (ABS).

Понимание роли каждого из этих компонентов — первый шаг к успешной диагностике.

Когда пора браться за сканер: главные симптомы неисправности EPS

Ваш автомобиль сам подскажет, что с рулевым управлением что-то не так. Обратите внимание на следующие признаки:

• Загорелся индикатор на приборной панели: Обычно это иконка руля с восклицательным знаком (желтого или красного цвета) или аббревиатура EPS/PS.
• Руль стал «тяжелым»: Усилитель перестал работать полностью или частично, и для поворота руля приходится прилагать значительные усилия, как на автомобиле без усилителя.
• Неравномерное усилие: Руль вращается то легко, то туго, «закусывает» в определенных положениях.
• Усилитель отключается и включается: Проблема может проявляться периодически, например, после прогрева или на определенных скоростях.
• Посторонние звуки: Слышен гул, жужжание или щелчки со стороны рулевой колонки при вращении руля.

Пошаговое руководство по компьютерной диагностике рулевого управления

Если вы заметили один из вышеперечисленных симптомов, не спешите сразу ехать в сервис. С помощью правильного оборудования можно провести первичную диагностику самостоятельно. Это поможет либо выявить простую проблему и устранить ее, либо, по крайней мере, даст вам представление о серьезности поломки перед визитом к специалисту.

Шаг 1: Подготовка и выбор оборудования

Важно понимать: простой OBD2-сканер, который считывает только ошибки двигателя (check engine), здесь не поможет. Блок управления рулевым управлением — это отдельная система. Вам понадобится более продвинутый диагностический сканер (мультимарочный или дилерский), который поддерживает работу с модулем EPS/PS. Такие устройства позволяют не только читать и стирать ошибки, но и просматривать данные с датчиков в реальном времени и выполнять сервисные процедуры.

Шаг 2: Считывание кодов ошибок (DTC)

Процесс довольно прост:

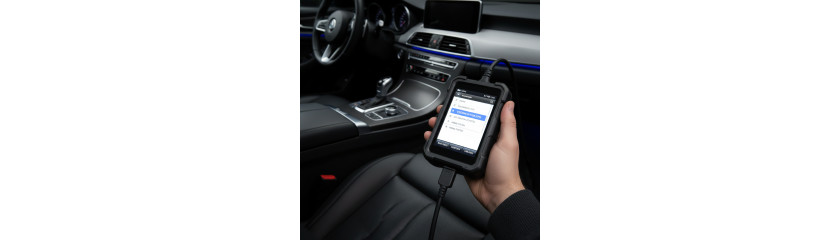

1. Подключите сканер к диагностическому разъему OBD-II вашего автомобиля (обычно он находится под рулевой колонкой).
2. Включите зажигание (запускать двигатель не обязательно).
3. В меню сканера выберите марку и модель вашего автомобиля.
4. Найдите раздел «Диагностика систем» и выберите блок «Рулевое управление» (может называться EPS, PS, Steering, и т.д.).
5. Запустите считывание кодов неисправностей (DTC - Diagnostic Trouble Codes).

Сканер выдаст список кодов, если они есть в памяти ЭБУ. Запишите или сохраните их.

Шаг 3: Анализ типичных кодов неисправностей EPS

Каждый код указывает на конкретную проблему. Хотя коды могут отличаться у разных производителей, их логика схожа. Ниже приведена таблица с примерами распространенных неисправностей.

Шаг 4: Анализ данных в реальном времени (Live Data)

Это одна из самых мощных функций диагностического сканера. Она позволяет увидеть то, что «видит» сам блок управления. Вы можете отслеживать такие параметры, как:

• Угол поворота руля: Убедитесь, что при прямом положении руля датчик показывает 0 градусов, а при вращении значения плавно меняются.
• Сигнал датчика момента: Приложите небольшое усилие к рулю (не поворачивая его) — показания должны меняться. Это подтверждает работоспособность датчика.
• Напряжение питания и ток мотора: Позволяет оценить состояние силовой части системы.

Анализ этих данных часто помогает найти «плавающую» неисправность, которая не всегда фиксируется в виде кода ошибки.

Шаг 5: Калибровка датчика угла поворота руля (SAS)

Это ключевая процедура, которую часто приходится выполнять. Диагностика датчика угла поворота может показать, что он исправен, но просто «не знает», где находится нулевое положение руля. Калибровка необходима в следующих случаях:

• После регулировки углов установки колес («сход-развал»).
• После замены компонентов рулевого управления или подвески.
• После отключения аккумулятора на некоторых моделях авто.
• После стирания определенных кодов ошибок.

Общий алгоритм калибровки с помощью сканера:

1. Установите автомобиль на ровную поверхность.
2. Выставьте рулевое колесо в положение, соответствующее прямолинейному движению.
3. Подключите сканер и войдите в блок управления рулевым управлением.
4. Найдите в меню «Сервисные функции», «Адаптации» или «Специальные функции» пункт «Калибровка датчика угла поворота» (SAS Calibration / Zero Point Calibration).
5. Запустите процедуру и строго следуйте инструкциям на экране сканера. Обычно это занимает не больше минуты.
6. После успешного завершения калибровки выключите и снова включите зажигание, сотрите все ошибки и проверьте, погас ли индикатор на приборной панели.

Взаимосвязь EPS с другими системами

Важно помнить, что современный автомобиль — это единый организм. Система EPS тесно обменивается данными с ABS и ESP. Например, датчик угла поворота руля сообщает системе стабилизации, куда водитель намеревается направить автомобиль. Сбой в датчиках скорости колес (ABS) может привести к некорректной работе усилителя. Именно поэтому при появлении ошибок по рулевому управлению иногда полезно провести комплексную проверку, включая диагностику подвески и тормозной системы, чтобы исключить связанные неисправности.

Часто задаваемые вопросы (FAQ)

Заключение

Компьютерная диагностика рулевого управления — это не магия, а вполне доступный процесс, если у вас есть подходящий инструмент и понимание принципов работы системы. Умение самостоятельно считывать коды ошибок, анализировать данные и выполнять базовые процедуры, такие как калибровка датчика угла поворота, может сэкономить вам массу времени и денег. Вы сможете точно определить источник проблемы и принять взвешенное решение о дальнейшем ремонте. Удачи на дорогах и в диагностике!
