Диагностика скрепкой: Возвращение к истокам самодиагностики автомобилей

В мире современных автомобилей, где каждый чих контролируется электроникой, а диагностика проводится с помощью сложных сканеров, многие забывают о простых, но эффективных методах, которые выручали автовладельцев десятилетия назад. Один из таких методов — диагностика скрепкой. Это способ самостоятельного выявления неисправностей двигателя и других систем без использования дорогостоящего оборудования, актуальный для автомобилей, выпущенных до широкого распространения стандарта OBD2. Если у вас старый автомобиль, и вы столкнулись с горящей лампочкой Check Engine, это руководство поможет вам понять, как провести первичную диагностику и, возможно, даже найти причину проблемы.

Что такое диагностика скрепкой и почему она все еще актуальна?

Диагностика скрепкой — это метод, позволяющий получить коды ошибок от блока управления двигателем (ЭБУ) автомобиля, замыкая определенные контакты в диагностическом разъеме. В ответ на это ЭБУ начинает мигать лампочкой Check Engine (или Malfunction Indicator Lamp, MIL) на приборной панели, выдавая последовательность вспышек, которые соответствуют определенным кодам неисправностей.

Почему это до сих пор актуально? Все просто: до середины 90-х годов (иногда до начала 2000-х для некоторых рынков) автомобили не оснащались унифицированным разъемом OBD2 и протоколами связи. Каждый производитель использовал свои собственные системы диагностики. Владельцы старых Toyota, Honda, Nissan, GM, Ford и других марок часто сталкиваются с тем, что обычные OBD2 сканеры для их машин бесполезны. В таких случаях диагностика скрепкой становится единственным доступным способом получить информацию о проблеме без посещения специализированного сервиса.

Преимущества и ограничения метода

• Доступность: Нужна только скрепка или тонкий провод.
• Бесплатно: Не требует затрат на оборудование.
• Простота: Освоить метод может практически любой автовладелец.
• Автономность: Можно провести диагностику в любом месте и в любое время.

Однако у метода есть и существенные ограничения:

• Ограниченный функционал: Выдает только коды ошибок, без параметров работы систем в реальном времени.
• Не всегда точен: Коды часто бывают общими и требуют дополнительной проверки.
• Только для старых авто: Для современных машин с OBD2 этот метод не подходит и может быть опасен.

Подготовка к диагностике: Что нужно знать и иметь

Безопасность прежде всего!

Хотя диагностика скрепкой кажется простой, важно соблюдать меры предосторожности. Убедитесь, что зажигание выключено перед подключением/отключением скрепки. Не замыкайте контакты, отличные от указанных в инструкциях для вашей модели автомобиля, чтобы избежать повреждения ЭБУ.

Необходимые инструменты

• Канцелярская скрепка или тонкий изолированный провод: Для замыкания контактов. Убедитесь, что металл хорошо проводит ток, а изоляция не повреждена (если используете провод).
• Бумага и ручка: Для записи последовательности миганий. Это очень важно, так как коды могут быть длинными и легко спутать.
• Руководство по ремонту вашего автомобиля: Крайне желательно иметь доступ к мануалу, где указаны расположение диагностического разъема, распиновка контактов и, самое главное, таблица расшифровки кодов ошибок. Без этой информации диагностика скрепкой будет бесполезна.

Идентификация диагностического разъема (DLC1)

Для старых автомобилей чаще всего использовались разъемы, которые сейчас условно называют DLC1 (Data Link Connector 1), чтобы отличать их от современного OBD2. Эти разъемы могли иметь разную форму и количество контактов в зависимости от производителя. Вот несколько распространенных вариантов:

Где искать разъем?

Чаще всего диагностический разъем находится:

• Под капотом, рядом с двигателем или аккумуляторной батареей.
• В салоне автомобиля, под рулевой колонкой, под перчаточным ящиком или в центральной консоли.
• Иногда под сиденьем водителя или пассажира.

Он может быть закрыт пластиковой крышкой с надписью "DIAGNOSIS", "CHECK" или просто быть открытым.

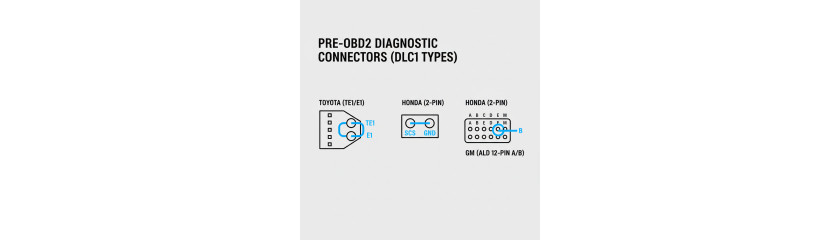

Примеры разъемов и контактов для замыкания

Внимание: Представленные ниже примеры являются общими. Всегда сверяйтесь с руководством по ремонту конкретно вашей модели автомобиля!

Для автомобилей Toyota (старые модели)

Часто используется небольшой прямоугольный разъем на 10 или 17 контактов под капотом. Для диагностики обычно замыкаются контакты "TE1" и "E1".

Для автомобилей Honda (старые модели)

Может быть небольшой 2-контактный или 3-контактный разъем синего или серого цвета, расположенный под перчаточным ящиком или на центральной консоли. Иногда он находится под капотом. Замыкаются два контакта в этом разъеме.

Для автомобилей General Motors (GM, старые модели)

Использовали 12-контактный разъем ALDL (Assembly Line Diagnostic Link), обычно расположенный под приборной панелью. Для чтения кодов замыкались контакты "A" и "B".

Для автомобилей Ford (старые модели)

Могли использовать разъемы EEC-IV (Electronic Engine Control). Часто это 6-контактный или 8-контактный разъем. Процедура может быть сложнее, иногда требующая замыкания нескольких контактов или использования специальной кнопки.

Пошаговое руководство: Как провести диагностику скрепкой

После того как вы нашли нужный разъем и определили, какие контакты нужно замкнуть, можно приступать к самой процедуре. Будьте внимательны и не торопитесь.

Шаг 1: Подготовка автомобиля

1. Убедитесь, что зажигание выключено.
2. Все потребители электроэнергии (фары, радио, кондиционер) должны быть выключены.
3. Двигатель должен быть заглушен и, желательно, остывшим (если это не противоречит инструкции для вашей модели).

Шаг 2: Замыкание контактов

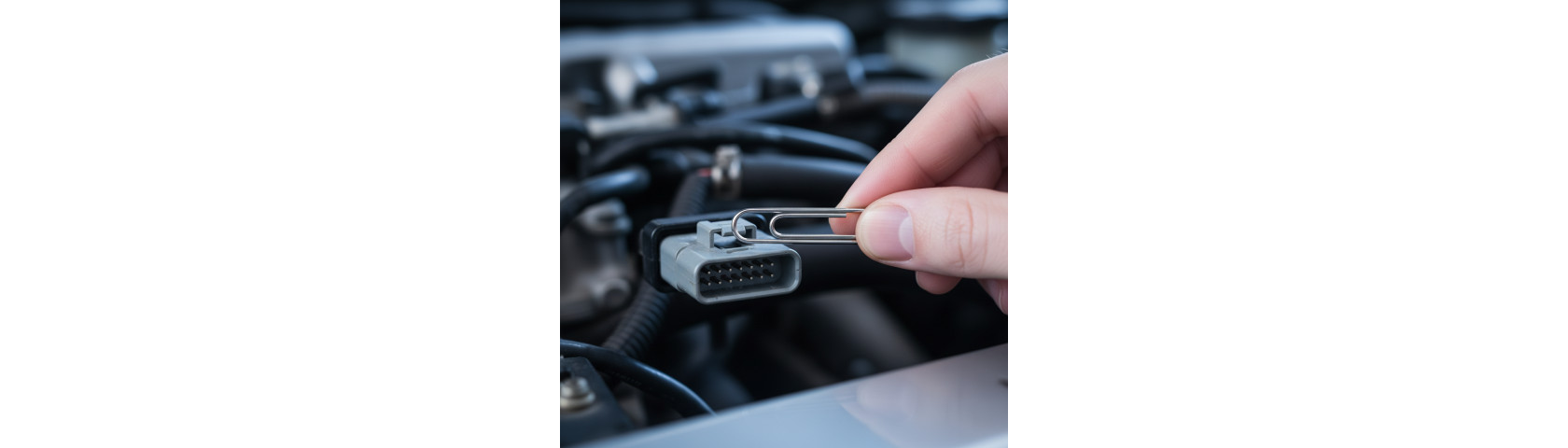

1. Аккуратно вставьте концы скрепки в соответствующие отверстия диагностического разъема, замыкая нужные контакты (например, TE1 и E1 для Toyota, A и B для GM).
2. Убедитесь, что скрепка надежно держится и не касается других контактов.

Шаг 3: Включение зажигания и чтение кодов

1. Включите зажигание (не запускайте двигатель!).
2. Внимательно наблюдайте за лампочкой Check Engine (MIL) на приборной панели. Она начнет мигать.
3. Записывайте последовательность миганий! Это критически важно. Обычно длинные вспышки соответствуют десяткам, а короткие — единицам.
• Пример: Одна длинная вспышка, затем пауза, затем две короткие вспышки, затем длинная пауза. Это код "12".
• Если кодов несколько, они будут повторяться по очереди с более длинными паузами между каждым кодом.
• После того как все коды будут выданы, последовательность начнется сначала.
4. Если лампочка горит постоянно или вообще не мигает, это может указывать на отсутствие ошибок или на неисправность самой системы диагностики.

Шаг 4: Расшифровка кодов

1. Выключите зажигание и извлеките скрепку.
2. Возьмите записанные коды и обратитесь к руководству по ремонту вашего автомобиля или к специализированным онлайн-базам данных. Там вы найдете подробное описание каждой ошибки.
3. Помните, что один и тот же код у разных производителей или даже разных моделей одного производителя может означать совершенно разные вещи.

Пример расшифровки кода (общий принцип)

Предположим, вы получили код "21". В руководстве для вашей модели это может означать "Неисправность датчика кислорода (лямбда-зонда)". Это дает вам отправную точку для дальнейшей диагностики или ремонта.

Иногда ЭБУ выдает "код 12" (одна длинная, две короткие), который часто означает "Все в порядке" или "Система диагностики работает". Это не ошибка, а подтверждение работоспособности системы.

Когда диагностика скрепкой не поможет?

Этот метод имеет свои пределы. Он не сможет:

• Показать параметры работы датчиков в реальном времени.
• Сбросить ошибки (хотя отключение аккумулятора на некоторое время может это сделать, но это не всегда рекомендуется и может сбросить другие настройки).
• Диагностировать сложные неисправности, требующие глубокого анализа данных.
• Работать с автомобилями, оснащенными современными системами OBD2.

Сравнение: Диагностика скрепкой против современной OBD2

Чтобы лучше понять место диагностики скрепкой в мире автомобильного ремонта, давайте сравним ее с современными методами.

Заключение: Когда стоит использовать скрепку, а когда — сканер

Диагностика скрепкой — это ценный инструмент для владельцев старых автомобилей, который позволяет быстро и бесплатно получить первичную информацию о неисправностях. Это отличный способ для самостоятельного выявления простых проблем или для подтверждения серьезности поломки перед обращением в сервис.

Однако важно помнить, что для современных автомобилей, выпущенных после 1996 года (для США) или после 2001/2004 года (для Европы), этот метод неактуален и даже может быть опасен. Для таких машин гораздо эффективнее и безопаснее использовать специализированные OBD2 сканеры, такие как ELM327. Они предоставляют гораздо более полную и точную информацию, а также позволяют сбрасывать ошибки и контролировать множество параметров в реальном времени. Если ваш автомобиль поддерживает OBD2, рекомендуем ознакомиться с современными методами диагностики в нашей статье: Компьютерная диагностика OBD2 с помощью ELM327.

Независимо от метода, главное — не игнорировать горящую лампочку Check Engine. Своевременная диагностика скрепкой или сканером поможет предотвратить более серьезные поломки и сэкономить ваши деньги в долгосрочной перспективе.
