ОформитьПолное руководство по компьютерной диагностике электрики автомобиля
Современная автоэлектрика: сложнее, чем кажется
Прошли те времена, когда вся электрика автомобиля сводилась к аккумулятору, генератору, фарам и простому блоку предохранителей. Сегодняшний автомобиль – это сложнейшая сеть из десятков электронных блоков управления (ЭБУ), связанных между собой цифровыми шинами данных. Когда перестает работать стеклоподъемник, гаснет фара или барахлит центральный замок, причина далеко не всегда кроется в перегоревшем предохранителе или обрыве провода. Зачастую виновником является сбой в программном обеспечении или выход из строя одного из управляющих модулей.
Именно здесь на сцену выходит компьютерная диагностика электрики. Забудьте о мультиметре как о единственном инструменте (хотя он еще пригодится). Главным помощником современного диагноста и даже продвинутого автовладельца становится диагностический сканер. Он позволяет заглянуть в «мозг» автомобиля и понять, что именно пошло не так.
Что такое BCM (Body Control Module) и за что он отвечает?
Сердцем всей «салонной» и кузовной электрики является блок управления кузовным оборудованием, или BCM (Body Control Module). Его часто называют «блоком комфорта». Этот небольшой, но очень умный компьютер управляет огромным количеством функций, которые мы используем каждый день:
- Наружное и внутреннее освещение (фары, фонари, подсветка салона).
- Центральный замок и штатная сигнализация.
- Электрические стеклоподъемники и люк.
- Работой дворников и омывателей.
- Обогревом стекол и зеркал.
- Электроприводом зеркал.
Когда вы нажимаете кнопку стеклоподъемника, вы не замыкаете цепь напрямую к мотору. Вы лишь отправляете сигнал в BCM, а уже он, проанализировав ситуацию (включено ли зажигание, не заблокированы ли окна), подает питание на нужный моторчик. Поэтому, если что-то из этого списка перестало работать, первое, что нужно сделать после проверки предохранителей – подключить сканер и опросить именно BCM.
Как сканер помогает в диагностике электрики?
Хороший диагностический сканер, поддерживающий работу с кузовной электроникой, предоставляет три ключевых инструмента для поиска неисправностей.
1. Чтение кодов ошибок (DTC)
BCM, как и любой другой ЭБУ, постоянно проводит самодиагностику. Если он обнаруживает проблему – например, короткое замыкание в цепи лампы или отсутствие ответа от мотора стеклоподъемника – он записывает в свою память специальный код неисправности (DTC - Diagnostic Trouble Code). Ошибки, связанные с кузовной электроникой, обычно начинаются с буквы «B» (Body). Например, код B1327 может указывать на обрыв в цепи водительской двери. Сканер считывает эти коды и дает вам точное направление для дальнейшего поиска.

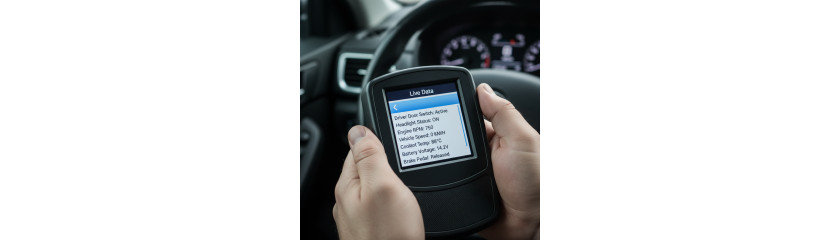

2. Просмотр данных в реальном времени (Live Data)
Это невероятно мощная функция. Она позволяет видеть то же, что «видит» сам блок управления. Вы можете в реальном времени отслеживать состояние каждого датчика, кнопки и переключателя. Например, вы подозреваете, что не работает кнопка стеклоподъемника. Вы заходите в параметры Live Data для BCM, находите пункт «Статус кнопки стеклоподъемника водительской двери» и нажимаете на нее. Если на экране сканера статус меняется с «Не активна» на «Активна», значит, кнопка и проводка от нее до BCM исправны, а проблема кроется дальше – в самом блоке, проводке к мотору или в моторе.
3. Тесты исполнительных механизмов (Actuator Tests)
Эта функция позволяет вам принудительно, командой со сканера, включить тот или иной компонент, минуя все кнопки и датчики. Например, не горит правая фара ближнего света. Лампу и предохранитель вы проверили – все в порядке. С помощью сканера вы активируете тест исполнительного механизма «Реле правой фары». Если фара загорелась, значит, BCM, реле, проводка к фаре и сама лампа исправны. Проблема, скорее всего, в подрулевом переключателе света или его проводке. Если же фара не загорелась – круг поисков сужается до BCM, реле и проводки.

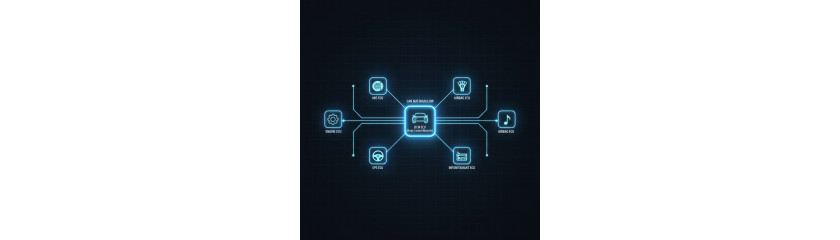

Диагностика CAN-шины: когда блоки не «слышат» друг друга
Все блоки управления в автомобиле (двигателя, АКПП, BCM, ABS и другие) общаются между собой по специальной цифровой сети – CAN-шине. Это как компьютерная сеть в офисе. BCM постоянно обменивается данными с другими модулями. Например, он получает информацию о скорости автомобиля от блока ABS, чтобы заблокировать двери при начале движения. Проблемы с CAN-шиной – одни из самых неприятных. Они могут проявляться в виде «плавающих» глюков, когда на приборной панели загорается целая гирлянда лампочек, а разные системы начинают работать некорректно.

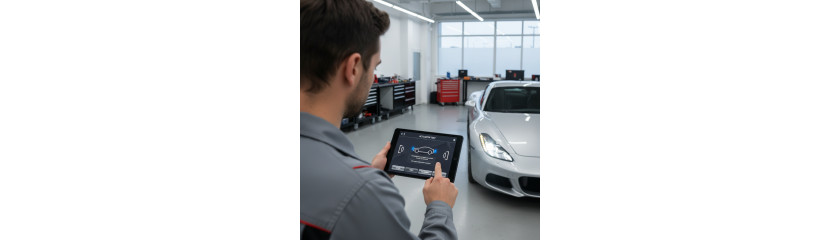

Сканер помогает выявить и такие неисправности. Во-первых, появляются специфические ошибки с буквой «U» (User network), например, «U0140 - Потеряна связь с блоком управления кузовным оборудованием». Во-вторых, хороший сканер может показать карту сети, на которой видно, какие блоки в данный момент на связи, а какие – «молчат». Это позволяет целенаправленно проверять питание и проводку именно «отвалившегося» модуля. Особенно важна стабильная работа CAN-шины для таких сложных систем, как диагностика ABS или диагностика климат-контроля, где десятки датчиков и исполнительных механизмов должны работать слаженно.
Сравнение возможностей диагностических сканеров
Не все сканеры одинаково полезны для диагностики электрики. Выбор правильного инструмента – половина успеха.
| Функция | Базовый ELM327 адаптер | Мультимарочный сканер среднего уровня | Профессиональный/дилерский сканер |
|---|---|---|---|
| Чтение/стирание ошибок BCM | Очень редко, в основном только двигатель | Да, для большинства марок | Да, полный доступ |
| Просмотр Live Data BCM | Нет | Да, основные параметры | Да, все доступные параметры |
| Тесты исполнительных механизмов | Нет | Да, для многих систем | Да, полный функционал |
| Кодирование и адаптации BCM | Нет | Ограниченно, базовые функции | Да, включая замену и привязку блоков |
Как видно из таблицы, для полноценной работы с электрикой необходим как минимум мультимарочный сканер среднего ценового диапазона.
Важное замечание: когда сканер не включается
Единственный случай, когда вам понадобится мультиметр до начала компьютерной диагностики, — это если ваш сканер не включается при подключении к разъему OBD-II. В этой ситуации необходимо проверить наличие питания на самом разъеме. С помощью мультиметра убедитесь, что на 16-м контакте есть напряжение +12В, а на 4-м и 5-м контактах — надежная «масса» (земля).
Часто задаваемые вопросы (FAQ)
Могу ли я повредить автомобиль с помощью сканера?
Простое чтение кодов ошибок и просмотр данных абсолютно безопасны. Вы ничего не меняете в работе систем. Осторожность следует проявлять с функциями кодирования и адаптации. Необдуманное изменение параметров может привести к сбоям в работе электроники. Всегда делайте резервные копии кодировок, если ваш сканер это позволяет.
Сканер показывает ошибку связи с блоком. Что делать?
Ошибка связи (U-код) – это серьезный симптом. В первую очередь проверьте предохранители, отвечающие за питание этого блока. Если предохранители целы, необходимо проверять проводку, идущую к блоку (питание, масса), а также целостность проводов CAN-шины.
Почему мой дешевый сканер ELM327 не видит ошибок электрики?
Большинство дешевых адаптеров типа ELM327 и программ для них предназначены для работы только с блоком управления двигателем и, иногда, АКПП. Они работают по стандартным протоколам OBD-II. Для доступа к BCM, ABS, Airbag и другим системам требуется более продвинутый сканер, поддерживающий специфические протоколы автопроизводителя.
В заключение, компьютерная диагностика электрики – это мощный метод, который избавляет от необходимости «прозванивать» метры проводки вслепую. Он позволяет быстро локализовать неисправность, будь то неисправная кнопка, обрыв провода или сбой в блоке управления. Инвестиция в хороший диагностический сканер многократно окупится за счет экономии времени и денег на поездках в автосервис.
