Диагностика климат-контроля: Поиск неисправностей по кодам

• 0 отзывов

Комфорт в салоне под угрозой? Учимся читать знаки!

Система климат-контроля – это не просто кондиционер. Это сложный комплекс датчиков, сервоприводов и электронного блока управления (ЭБУ), который автоматически поддерживает заданную температуру в салоне. Когда эта система дает сбой, поездка может превратиться в настоящее испытание. К счастью, современная диагностика климат-контроля не всегда требует поездки в сервис. Многие проблемы можно выявить самостоятельно, используя встроенные средства самодиагностики или доступный OBD-II сканер.

В этом руководстве мы подробно разберем, как провести компьютерную диагностику системы климат-контроля, не касаясь сложного механического ремонта или заправки фреоном. Мы сфокусируемся на чтении кодов неисправностей, которые помогут точно определить источник проблемы.

Основные признаки неисправности климат-контроля

Прежде чем браться за сканер, важно понять, какие симптомы указывают на сбои именно в электронной части системы:

• Система дует только горячим или только холодным воздухом, независимо от настроек.
• Не меняется направление потока воздуха (лицо, ноги, стекло).
• Слабый поток воздуха при максимальной скорости вентилятора.
• Кондиционер не включается (не слышно щелчка муфты компрессора).
• Панель управления климатом не реагирует на нажатия или работает некорректно.
• Температура в салоне явно не соответствует заданной.

Как провести диагностику: два главных метода

Существует два основных пути для выявления неисправностей в системе климат-контроля: использование встроенного режима самодиагностики и подключение внешнего диагностического сканера.

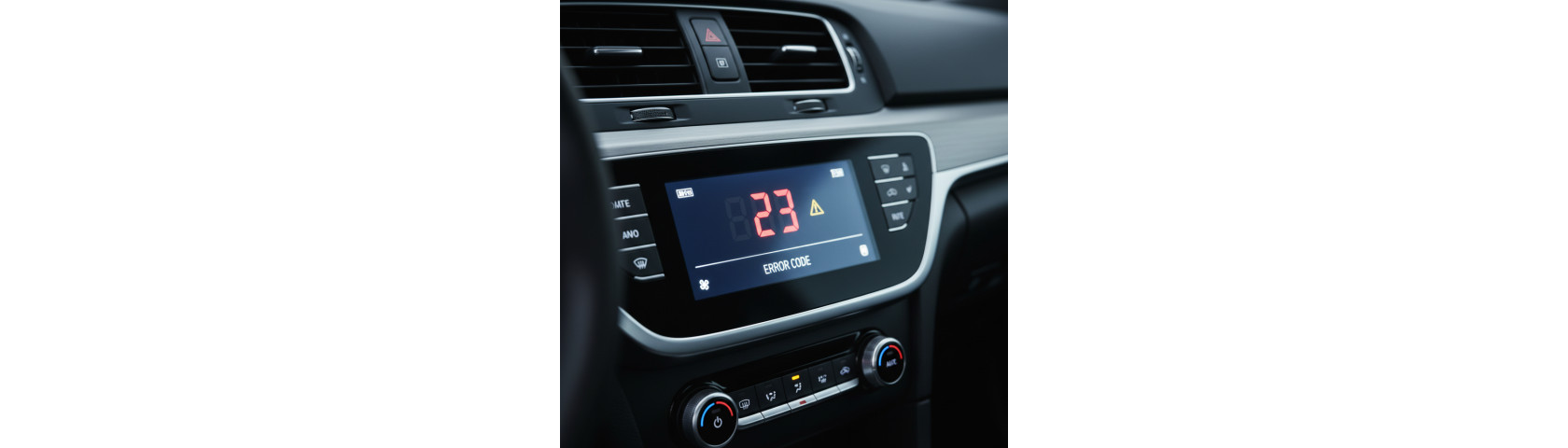

Метод 1: Режим самодиагностики климатической установки

Многие автопроизводители (особенно японские и некоторые европейские) встраивают в блок климат-контроля специальный сервисный режим. Он позволяет опросить все датчики и исполнительные механизмы системы и вывести коды ошибок прямо на дисплей климата или через мигание индикаторов.

Как его активировать?

Универсального способа нет, комбинация зависит от марки и модели авто. Чаще всего это одновременное нажатие и удержание нескольких кнопок на панели климата (например, «AUTO» и «Рециркуляция») при включении зажигания. Точную процедуру для вашего автомобиля лучше всего найти в руководстве по эксплуатации или на профильных форумах.

После активации режима система начнет тест, который может сопровождаться движением заслонок и изменением скорости вентилятора. По завершении на экране появятся двузначные коды неисправностей. Вам останется лишь найти их расшифровку для вашей модели.

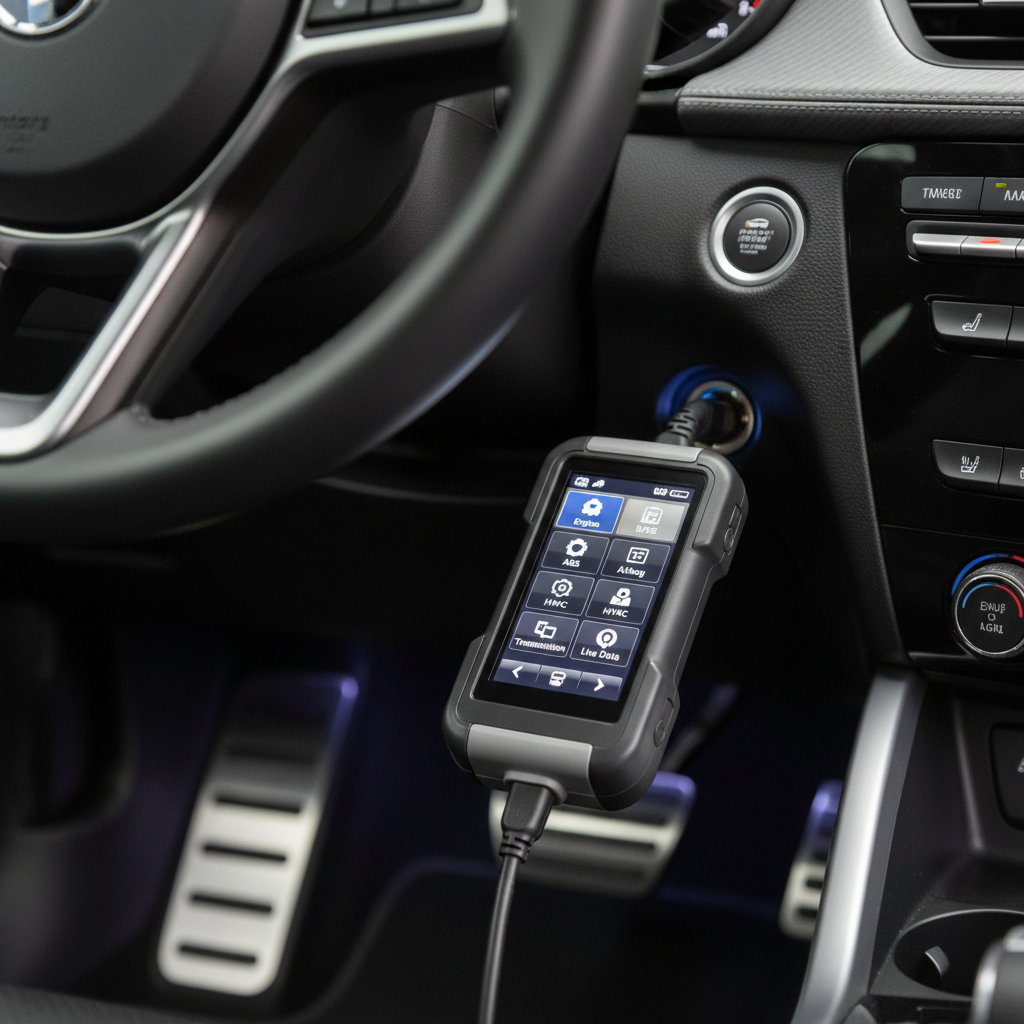

Метод 2: Диагностика с помощью сканера OBD-II

Это более универсальный и информативный способ. Он подходит для большинства современных автомобилей. Важный момент: простой ELM327-адаптер, предназначенный для чтения ошибок двигателя, скорее всего, не поможет. Для полноценной диагностики климат-контроля потребуется более продвинутый сканер, который умеет работать с «кузовной» электроникой (Body Control Module, BCM, или отдельный блок HVAC).

Процесс выглядит так:

1. Подключите сканер к диагностическому разъему OBD-II вашего автомобиля (обычно находится под рулевой колонкой).
2. Включите зажигание (заводить двигатель не обязательно).
3. В меню сканера выберите не «Двигатель» (Engine), а пункт, отвечающий за кузовную электронику или непосредственно климатическую систему (может называться HVAC, Climate Control, BCM).
4. Запустите считывание кодов неисправностей (DTC - Diagnostic Trouble Codes).
5. Полученный код (например, B1095) и его описание укажут на неисправный узел.

Сравнительная таблица методов диагностики

Расшифровка основных кодов неисправностей климат-контроля

Коды ошибок обычно указывают на один из трех типов проблем: неисправность датчика, поломка исполнительного механизма (сервопривода) или электрическая проблема в цепи.

Проблемы с датчиками

Система климат-контроля опирается на показания нескольких датчиков для корректной работы:

• Датчик температуры в салоне: Если он неисправен, система не понимает, какая температура внутри, и может постоянно гнать горячий или холодный воздух.
• Датчик температуры наружного воздуха: Его показания используются для более точной регулировки.
• Датчик солнечной активности (Sunload sensor): Расположен обычно на торпедо под лобовым стеклом. Он определяет интенсивность солнечного света и дает команду системе работать интенсивнее в ясную погоду. Его отказ может привести к недостаточному охлаждению в солнечный день.

Коды, связанные с датчиками, часто указывают на обрыв или короткое замыкание в их цепи.

Неисправности сервоприводов заслонок

Сервоприводы – это маленькие электромоторчики с редукторами, которые двигают заслонки внутри отопителя, распределяя потоки воздуха и смешивая горячий и холодный воздух.

• Привод заслонки смешивания температур (Blend Door Actuator): Самый частый виновник ситуации, когда дует только холод или только жар. Ошибка по этому приводу говорит о том, что заслонка застряла в одном положении.
• Привод заслонки направления потоков (Mode Door Actuator): Отвечает за переключение между режимами «в лицо», «в ноги», «на стекло». Если поток не меняется, скорее всего, виноват он.
• Привод заслонки рециркуляции: Переключает забор воздуха с улицы или из салона.

Проблемы с цепями компрессора кондиционера

Даже если фреон в системе есть, компрессор может не включаться из-за электрических проблем. Сканер может показать ошибки, связанные с:

• Реле муфты компрессора: ЭБУ подает сигнал, но реле не срабатывает.
• Датчиком давления в системе: Если датчик неисправен и показывает нулевое или запредельное давление, ЭБУ блокирует включение компрессора в целях безопасности.

Помните, что многие проблемы климат-контроля носят именно электрический характер. Если вы обнаружили код, указывающий на обрыв или замыкание, но сам компонент исправен, может потребоваться углубленная диагностика электрики автомобиля для поиска повреждений в проводке или разъемах.

Что делать после считывания кодов?

Итак, у вас на руках код ошибки. Что дальше? Не спешите сразу заказывать новую деталь. Код указывает на неисправную *цепь*, а не обязательно на сам компонент. Первым делом стоит осмотреть проводку и разъемы, идущие к указанному датчику или сервоприводу. Часто проблема кроется в окислившемся контакте или перетертом проводе. После устранения видимых проблем ошибку можно сбросить (с помощью сканера или скинув клемму аккумулятора на 10-15 минут) и проверить, появится ли она снова.

Грамотная диагностика климат-контроля – это первый и самый важный шаг к восстановлению комфорта в вашем автомобиле. Вооружившись знаниями из этой статьи, вы сможете сэкономить время и деньги, самостоятельно определив причину неисправности.
